Магнитни сепаратори за сухи смеси – с ръчно почистване

Плъзгащи се магнитни сепаратори (MSV)

Този тип магнитни сепаратори е предназначен за отделяне на метални магнитни примеси от лесно насипни смеси. Главна част на сепаратора са т. нар. ПЛЪЗГАЩИ СЕ МАГНИТНИ РЕШЕТКИ на който се задържат всякакви метални примеси.

Конструкция

Те за снабдени с перманентни магнити, класически феритни магнити или неодимови NdFeB магнити, където се достига няколкократно по-голяма магнитна индукция (магнитна сила) и скарите с тези магнити задържат всички магнитни примеси.

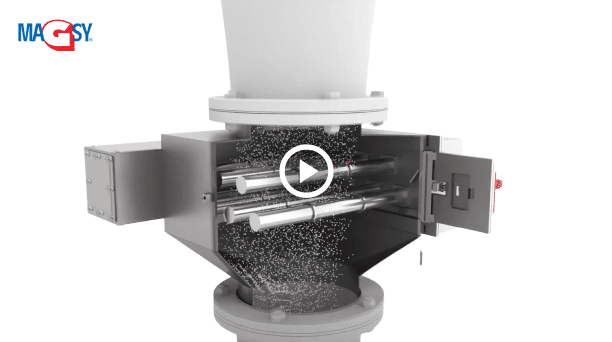

В повечето случаи тези решетки представляват чифт, монтиран в шкафова конструкция според исканите от клиента размери. Горната решетка има винаги една тръба по-малко, за да може при вкарването в конструкцията да се създаде падащ лабиринт. Така се осигурява контакт на сепарирания материал с магнитните цилиндри и високо ефективна сепарация.

Решетките могат да бъдат поставени и самостоятелно, напр. в бункера за насипване. В този случай те са оборудвани с т.нар. разпределителни лайсни, който са разположени в средата над магнетизираните цилиндри, с цел равномерно разпределяне на материала върху магнитните цилиндри.

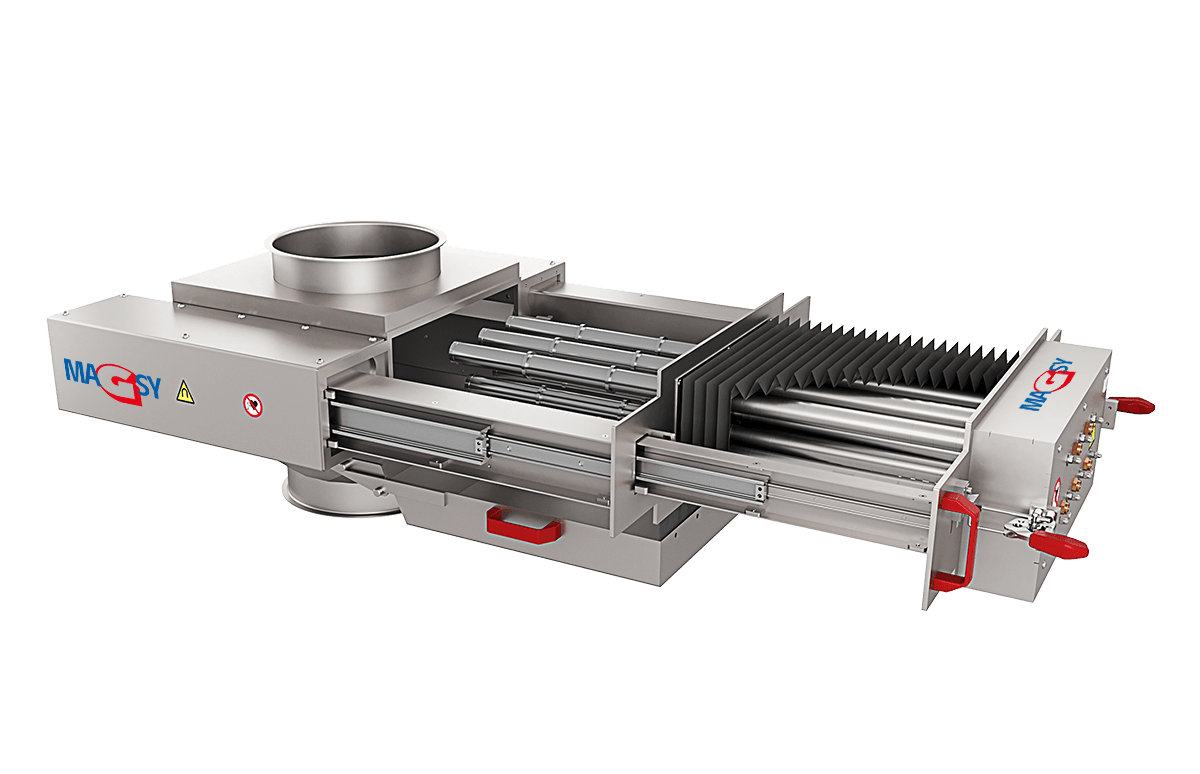

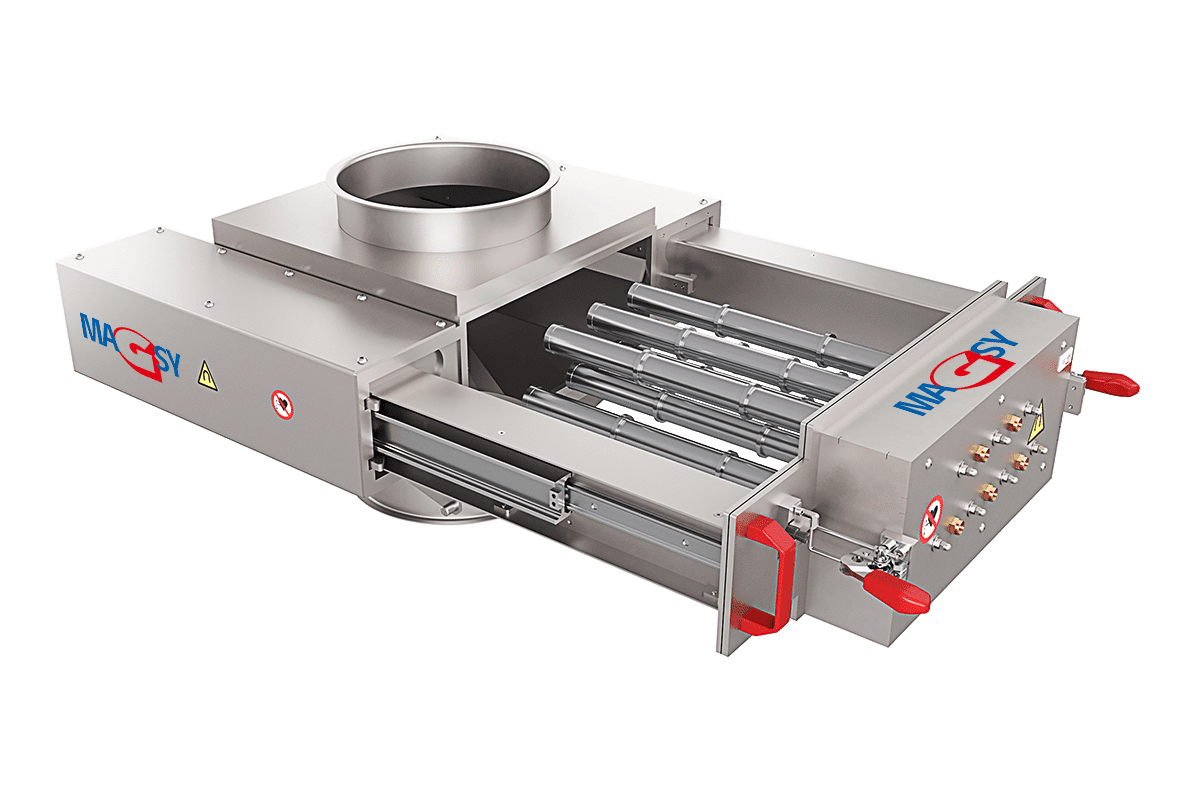

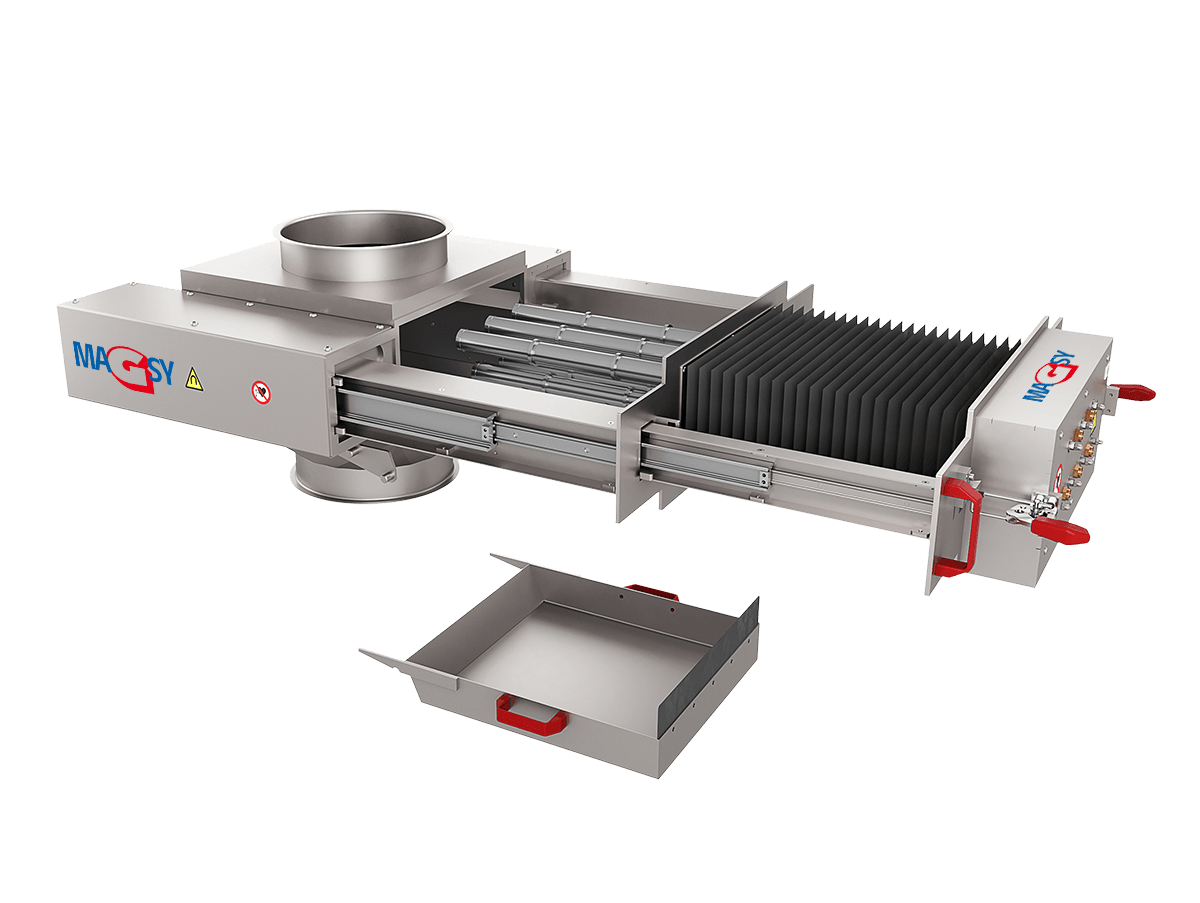

Плъзгащ се магнитен сепаратор - UP (MSV UP)

В сравнение с предишния модел този магнитен сепаратор има няколко съществени предимства и подобрения.

• магнитите са монтирани неподвижно към корпуса на сепаратора, така че няма опасност от наранявания при почистване, причинени от притискане на магнитните ядра при привличане, напр. към метален под или други метални конструкции.
• благодарение на това се намалява риска от повреда на магнитните ядра.
• лесно почистване
• по-безопасна работа
• при почистване материалът не влиза в контакт с магнитните ядра
• не е необходимо използване на почистващ препарат
• повредените цилиндри могат лесно да бъдат сменени

Магнитна решетка STEFF

Основната причина за да започнем производство на този нов тип магнитна решетка е стремежът ни за повишаване на степента на опазване на здравето и безопасността при работа. Магнитните ядра са част от затворени цилиндри от неръждаема стомана и решетката при изваждане представлява едно цяло.

Друга причина е намаляване на риска от повреждане на решетката. При използване на решетката STEFF и на приспособлението за почистване няма опасност от замърсяване на магнитните ядра.

Почистване на решетката

Решетка та Steff се почиства по два начина: чрез издърпване на магнитните ядра, след което металните частици сами падат, или чрез използване на специалното приспособление за почистване. Почистването е максимално удобно, много бързо и предотвратява повреждане на магнитните ядра.

 Упътване за почистване на решетката

Оперативен магнитен сепаратор за сухи смеси (PMS)

Ако имате нужда от време на време да сепарирате ръчно по-малки количества насипен материал, тази конструкция е подходяща за вас. Заедно с магнит за бункер за насипване можете да се образува опростена и евтина система за сепариране на сухи смеси.

Начин на използване

• най-напред вкарайте в главата на конструкцията пластмасов чувал или поставете под нея кашон
• в главата поставете магнит за бункер за насипване
• изсипвайте ръчно материала през магнитите
• магнитите улавят металните частици
• в чувала или в кашона пада само чист материал без метални примеси

Тръбопроводи

За да Ви улесним максимално при монтажа на нашите сепаратори към тръбопровода, предлагаме доставка на стандартни съединения за преход "квадрат - кръг" или "кръг - квадрат"

Магнитен сепаратор за цистерни (MF CIS)

Този магнитен сепаратор за цистерни служи за сепариране в тръбопровод на метални замърсител сухи прахообразни материали в хранително вкусовата, химическата или добивната промишленост, които при разтоварване от цистерна са извеждани по тръбопровод с помощта на въздух под налягане.

Сепараторът се състои от две напълно разглобяеми части: магнитен компонент и корпус на сепаратора. Извадете компонента с магнитни цилиндри от корпуса на сепаратора и с помощта на ръкохватката изтеглете магнитите в горно положение. С това стоманените цилиндри се размагнитват и уловените метални частици падат.

Магнитният сепаратор завършва с успоредни резбови съединения с възможност за оборудване с преходни муфи с различни размери. Магнитният сепаратор може да  монтиран в тръбопровод DN 80. Също така можем да предложим сепаратор приспособен към различни видове съединения с дадени входни и изходни размери.

Съоръжението е изработено от неръждаема стомана 1.4301 с пясъкоструйна повърхностна обработка. По заявка изработваме и сепаратор с полирано покритие.

Конструкция на сепаратора за цистерни

Магнитите са поставени в стоманени корпуси, така че са защитени от повреди и почистването им е лесно, бързо и удобно.

Общото тегло на съоръжението е 14 кг. За обслужване на съоръжението е достатъчен един работник. Сепараторът има силиконово уплътнение (отговаря на стандартите за хранително вкусовата промишленост). Цилиндрите, в които са разположени магнитите са заварени към разглобяемия компонент. Сепараторът се състои от 4 бр. магнитни цилиндри с диаметър 30 мм. Компонентът с магнитните цилиндри е свързан с корпуса на сепаратора с байонетен затвор с уплътнение и фиксиращи крилчати гайки.

Магнитният сепаратор е снабден с много силни неодимови NdFeB магнити с магнитна индукция 10.400 G, които са в състояние да улавят и много фини магнитни частици. По заявка можем да монтираме магнити с магнитна индукция над 14.000 G и температурна устойчивост 180 °C).

Почистване на магнитния сепаратор

Отстраняването на уловените метални примеси е много лесно. Най-напред освободете крилчатата гайка и байонетния затвор. След това извъдете компонента от корпуса на сепаратора. Освободете предпазителя и извадете магнитите от магнитните цилиндри. След като почистите цилиндрите вкарайте магнитите обратно в компонента.
